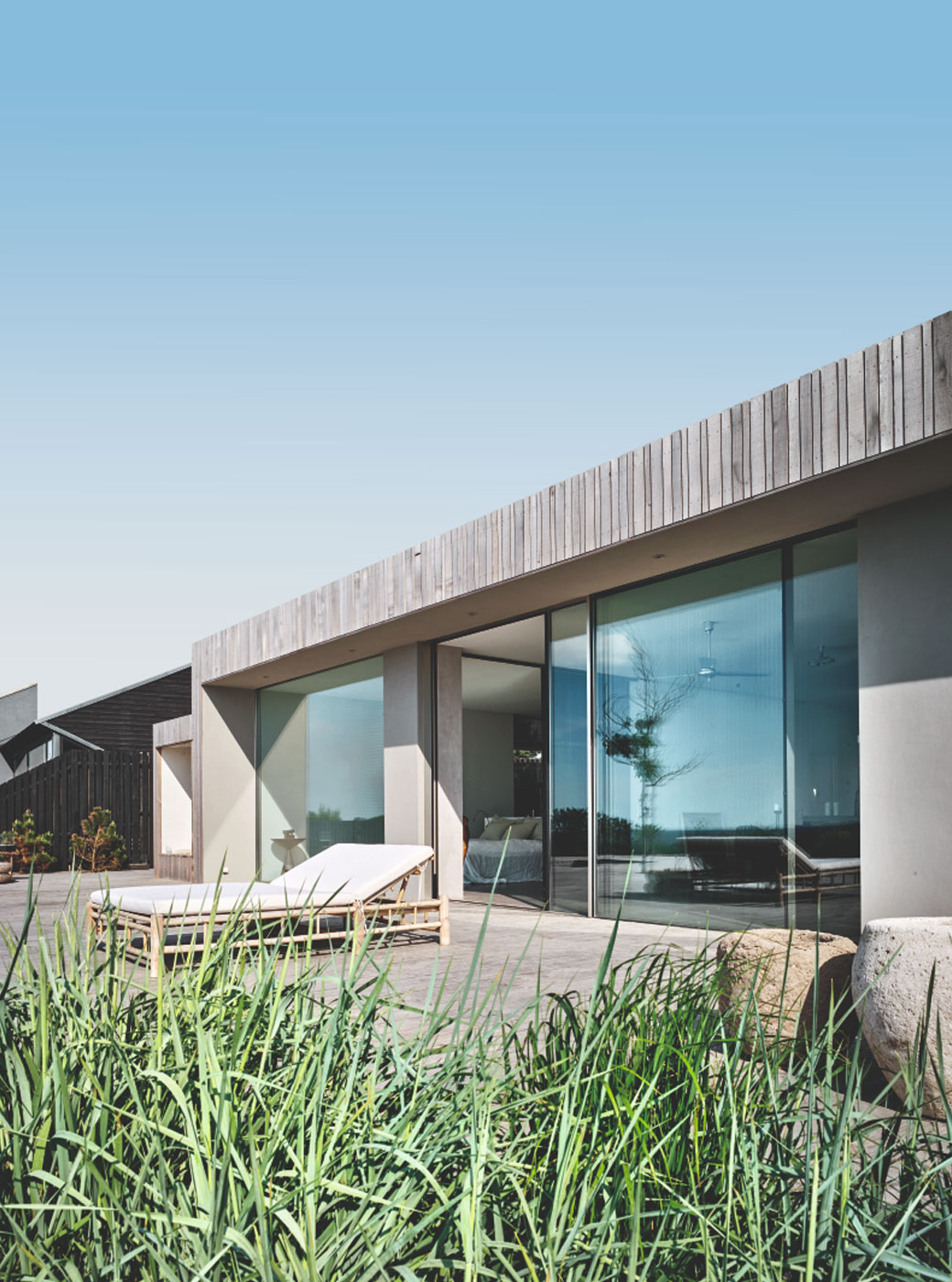

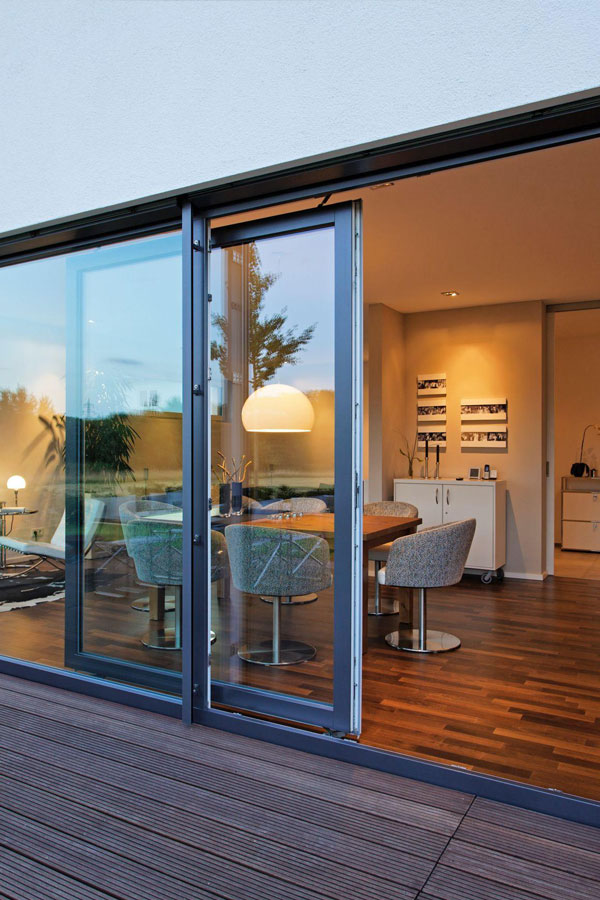

Раздвижные системы Schüco позволяют создавать помещения, наполненные дневным светом, с видом на окружающую природу
Раздвижные системы Schüco позволяют создавать помещения, наполненные дневным светом, с видом на окружающую природу

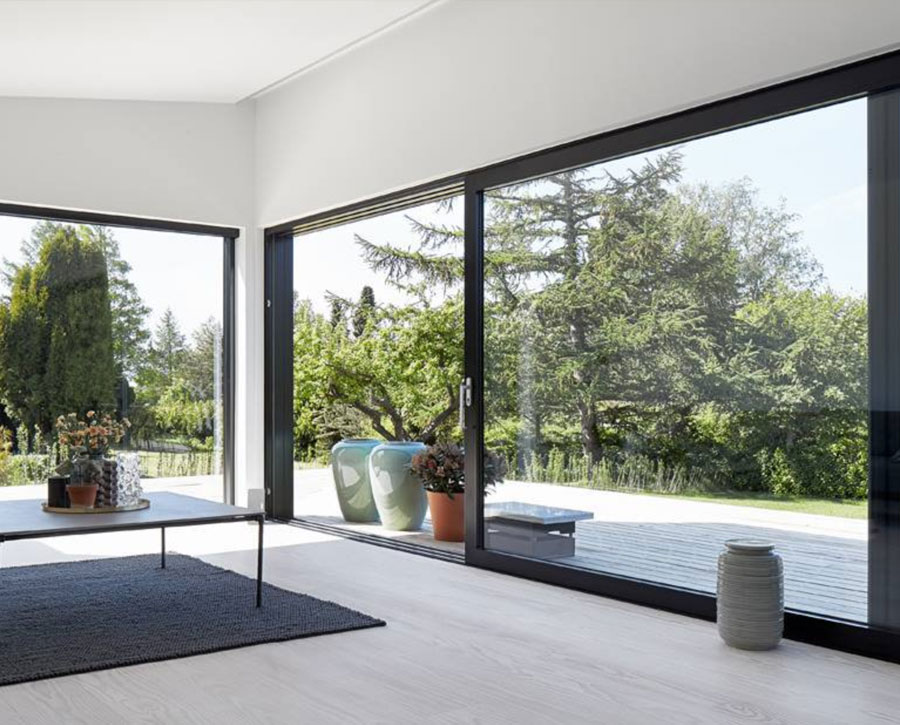

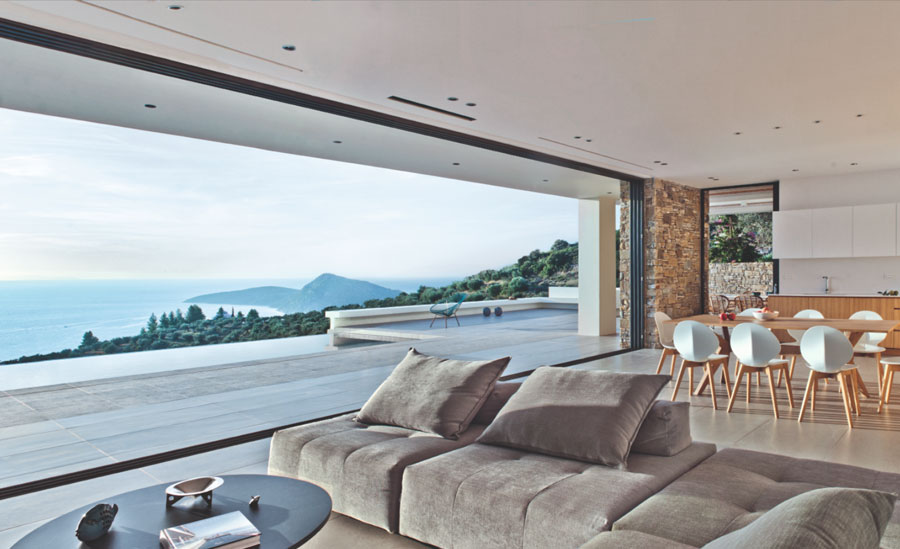

Раздвижные системы Schüco создают пространственную связь между внутренней и внешней средой. За взглядом вдаль следует внутреннее движение и желание оказаться снаружи. За ним следует тактильная или голосовая активация раздвижного элемента. Внутреннее пространство сливается с внешним, помещения расширяются, воздух струится, а вид бесконечен.

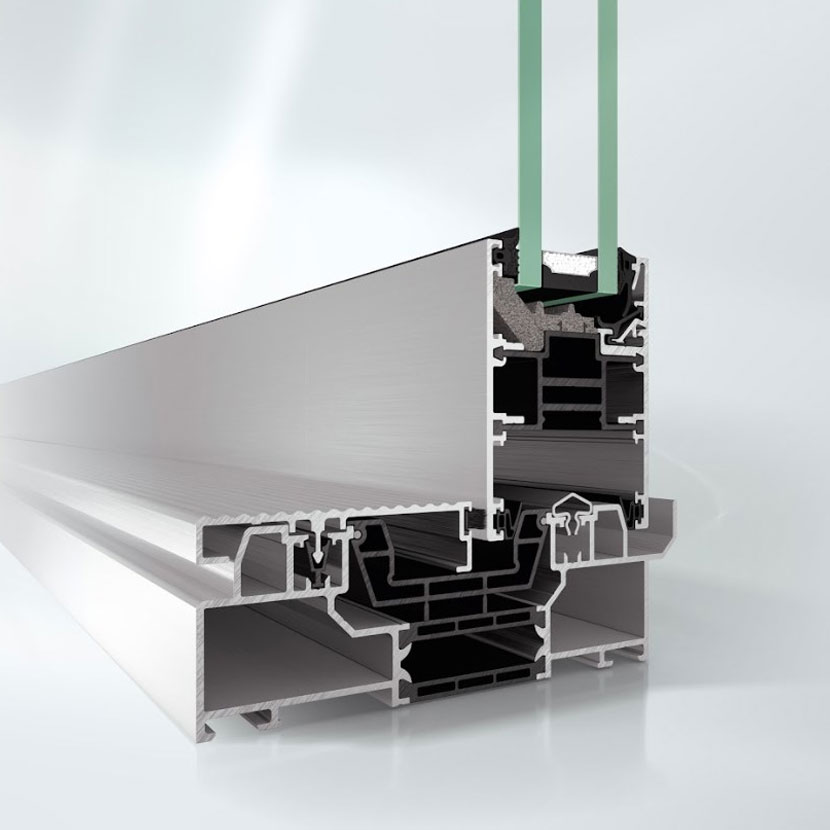

Система ASE 80.HI для создания подъемно-раздвижных дверей с высокими теплоизоляционными характеристиками. Подходит для остекления широких проемов между улицей и теплым помещением. В закрытом состоянии она обладает идеальной герметичностью, звукоизоляцией и взломоустойчивостью.
| Макс. ширина створки | 3500 mm |
|---|---|
| Макс. высота створки | 3500 mm |
| Макс. вес створки | 500 kg |
| Мин. ширина видимой части | 40 mm |
| Макс. толщина стекла/панели | 60 mm |
| Значение Uf, рама ≥ | 1,4 W/(m²·K) |
| Значение Uw, окно ≥ | 0,99 W/(m²·K) |
| Защита от взлома | до RC 2 |
| Коэффициент звукоизоляции RwP макс. | 43 dB(A) |
| Мин. монтажная глубина системы | 180 mm |
| Мин.-макс. монтажная глубина системы | 180...292 mm |
| Монтажная глубина створки | 80 mm |
| Мин. ширина створки | 630 mm |
| Мин.-макс. ширина створки | 630...3500 mm |
| Мин. высота створки | 1334 mm |
| Макс. ширина элемента | 21000 mm |
| Макс. высота элемента | 3500 mm |
| Ширина видимой части рамы | 0 mm |
| Ширина видимой части створки | 82 mm |
| Мин. ширина видимой части места соединения | 40 mm |
| Мин. ширина видимой части стойки | 40 mm |
| Мин.-макс. ширина видимой части стойки | 40...107 mm |
| Мин. ширина видимой части штульпа | 172 mm |
| Мин.-макс. ширина видимой части штульпа | 172...192 mm |
| Мин.-макс. толщина стекла/панели | 36...60 mm |
| высота порога | < 12.5 mm |
| Область применения | Использование внутри помещений, Использование вне помещений, Квартирное строительство, Объектное строительство |
| Сдвижное соединение | Да |
| Штульповое исполнение | Да |
| Глухие поля/закрепленные створки | Да |
| количество направляющих | 1 направляющая, 2 направляющая, 3 направляющих |
| Направляющая, материал | Сталь, Нержавеющая сталь |
| Поверхности | Порошковое покрытие, Анодирование, Лаковое покрытие |
| Скрытые элементы блокировки | Да |
| Скрытая приводная система | Да |
| Усилия обслуживания | Класс 1 |
| Способ управления | вручную |
| TipTronic | Да |
| Электронный привод | Да |
| Вид/тип открывания | Тип 1А, Тип 1B, Тип 1С, Тип 1D, Тип 2А, Тип 2A/1, Тип 2B, Тип 2С, Тип 2D, Тип 2D/1, Тип 2D/1 - 90° A, Тип 2D/1 - 90° I, Тип 3E, Тип 3E/1, Тип 3F, Тип 1B.i 90° A, Тип 1B.i 90° I |
| Воздухопроницаемость | Класс 4 |
| Сопротивление воздействию ветра, прогибание | Класс C5/B5 |
| Устойчивость к ветровым нагрузкам | C5/B5 |
| Гидроизоляция | E 900 |
| Электронный контроль | Да |
| Маркировка СЕ | Да |
| Вне зависимости от цвета | Да |

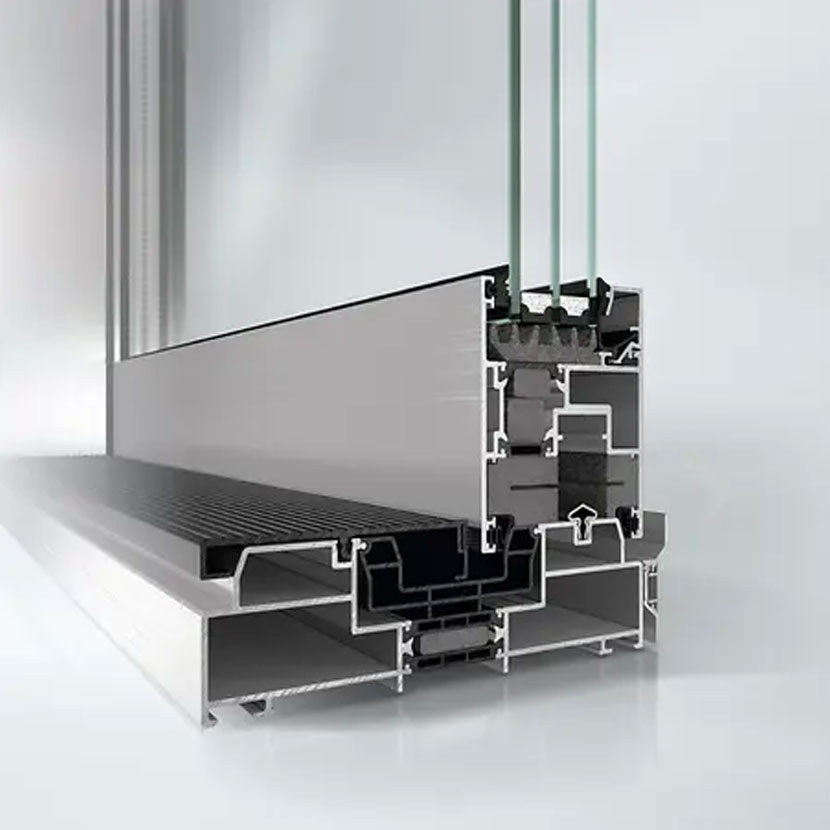

Используя систему Schüco ASS 70.HI на основе рамы с 1, 2 или 3 направляющими, можно реализовать конструкции с большой шириной открывания и непревзойденным удобством в обращении. Это идеальное системное решение для объектного строительства и жилых домов повышенной комфортности.
| Макс. ширина створки | 3500 mm |
|---|---|
| Макс. высота створки | 3500 mm |
| Макс. вес створки | 500 kg |
| Мин. ширина видимой части | 40 mm |
| Макс. толщина стекла/панели | 60 mm |
| Значение Uf, рама ≥ | 1,4 W/(m²·K) |
| Значение Uw, окно ≥ | 0,99 W/(m²·K) |
| Защита от взлома | до RC 2 |
| Коэффициент звукоизоляции RwP макс. | 43 dB(A) |
| Мин. монтажная глубина системы | 180 mm |
| Мин.-макс. монтажная глубина системы | 180...292 mm |
| Монтажная глубина створки | 80 mm |
| Мин. ширина створки | 630 mm |
| Мин.-макс. ширина створки | 630...3500 mm |
| Мин. высота створки | 1334 mm |
| Макс. ширина элемента | 21000 mm |
| Макс. высота элемента | 3500 mm |
| Ширина видимой части рамы | 0 mm |
| Ширина видимой части створки | 82 mm |
| Мин. ширина видимой части места соединения | 40 mm |
| Мин. ширина видимой части стойки | 40 mm |
| Мин.-макс. ширина видимой части стойки | 40...107 mm |
| Мин. ширина видимой части штульпа | 172 mm |
| Мин.-макс. ширина видимой части штульпа | 172...192 mm |
| Мин.-макс. толщина стекла/панели | 36...60 mm |
| высота порога | < 12.5 mm |
| Область применения | Использование внутри помещений, Использование вне помещений, Квартирное строительство, Объектное строительство |
| Сдвижное соединение | Да |
| Штульповое исполнение | Да |
| Глухие поля/закрепленные створки | Да |
| количество направляющих | 1 направляющая, 2 направляющая, 3 направляющих |
| Направляющая, материал | Сталь, Нержавеющая сталь |
| Поверхности | Порошковое покрытие, Анодирование, Лаковое покрытие |
| Скрытые элементы блокировки | Да |
| Скрытая приводная система | Да |
| Усилия обслуживания | Класс 1 |
| Способ управления | вручную |
| TipTronic | Да |
| Электронный привод | Да |
| Вид/тип открывания | Тип 1А, Тип 1B, Тип 1С, Тип 1D, Тип 2А, Тип 2A/1, Тип 2B, Тип 2С, Тип 2D, Тип 2D/1, Тип 2D/1 - 90° A, Тип 2D/1 - 90° I, Тип 3E, Тип 3E/1, Тип 3F, Тип 1B.i 90° A, Тип 1B.i 90° I |
| Воздухопроницаемость | Класс 4 |
| Сопротивление воздействию ветра, прогибание | Класс C5/B5 |
| Устойчивость к ветровым нагрузкам | C5/B5 |
| Гидроизоляция | E 900 |
| Электронный контроль | Да |
| Маркировка СЕ | Да |
| Вне зависимости от цвета | Да |
Раздвигая границы. Дизайнерские раздвижные двери Schüco.
